Unions rotatives et pivots

Le raccord pivotant Mosmatic DGV 32.552 est un raccord en laiton nickelé haute pression conçu pour les pistolets à eau haute pression, les raccords de flexibles et les systèmes hydrauliques. Conçu pour un fonctionnement sans enchevêtrement et une grande durabilité, il supporte une rotation libre à pleine pression. De conception compacte, il est doté d'un roulement à billes de butée unique et d'un système d'étanchéité à joint torique NBR (options EBDM et FKM disponibles). Idéal pour les environnements industriels exigeants, il est résistant à la corrosion, sans entretien et conçu pour durer.

Applications

• Canons HP haute pression

• Systèmes de flexibles hydrauliques et pneumatiques

• Systèmes d'enrouleurs de tuyaux et de joints rotatifs

• outils de nettoyage industriels et commerciaux

Caractéristiques

• Matériau : Laiton nickelé

• Type de filetage : entrée 1/4" NPTM x sortie 1/4" NPTF

• Longueur totale : 2,60 pouces

• Largeur nominale (NW) : 1/4"

• Taille de la clé (SW) : 0,94"

• Pression maximale : 4000 PSI

• Régime moteur maximal : 30

• Température maximale : 250 °F

• Joint : joint torique NBR (EBDM ou FKM en option)

• Système de roulement : 1 roulement à billes de butée

• Caractéristiques : Compact, résistant à la corrosion et sans entretien

Spécifications

Pression : 4000 psi (27,5 MPa)

Température : 250 °F

Régime moteur : max. 30 tr/min

Matériau : Laiton nickelé

Partie intérieure : acier inoxydable

Joint : joint torique NBR (en option : EPDM ou FKM)

Débit/milieu : pH 3-12 / filtré à 10 microns, air comprimé (290 psi)

Filetage : G1 1/4" NPTM

Filetage extérieur : G2 1/4" NPTF

Largeur nominale (NW) : 1/4"

Taille de clé 1 (SW1) : 0,94"

Clé de taille 2 (SW2) : 0,75"

Longueur 1 (L1) (longueur totale) : 2,60 "

Longueur 2 (L2) : 0,39"

Poids : 147 g

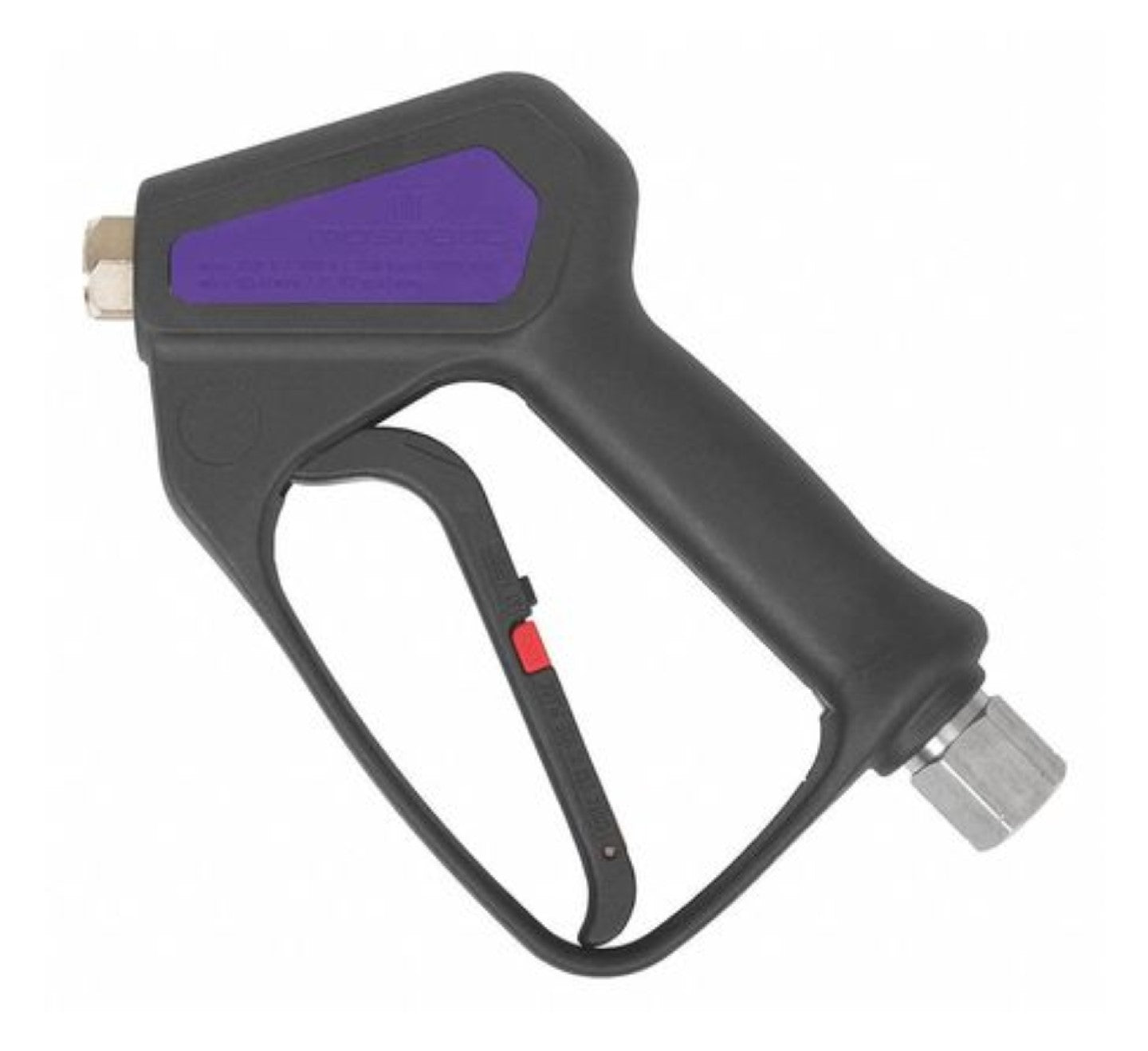

Le pistolet nettoyeur haute pression Mosmatic HP <Neo> - 29.132 offre un nettoyage haute performance, un confort d'utilisation optimal et une maîtrise parfaite. Doté d'une poignée ergonomique moulée et de la technologie avancée Low Trigger Force, il réduit la force de maintien de 90 % et l'effort sur la gâchette de 40 %, minimisant ainsi la fatigue lors des nettoyages prolongés. Ce modèle est équipé d'un raccord pivotant intégré, assurant une maniabilité maximale et réduisant les risques de torsion du tuyau pendant l'utilisation. Conçu pour les applications exigeantes, il supporte des pressions jusqu'à 5 000 PSI et des températures jusqu'à 150 °C (300 °F). Le pistolet est équipé d'une entrée NPTF 3/8" et d'une sortie NPTF 1/4" pour des connexions sécurisées et de qualité professionnelle.

Applications

• Nettoyage à haute pression industriel et commercial

• Nettoyage de flottes et d'équipements lourds

• Nettoyage automobile et lavage de camions

• entretien des machines agricoles

• Nettoyage des engins de chantier

Caractéristiques

• Poignée ergonomique moulée pour un confort maximal

• Force de déclenchement réduite : maintien réduit de 90 %, effort de déclenchement réduit de 40 %.

• Pivot intégré pour une maniabilité accrue

• Conçu pour résister à une pression allant jusqu'à 5000 PSI pour les applications intensives

• Température maximale tolérée jusqu'à 300 °F

• Filetage d'entrée : 3/8" NPTF

• Filetage de sortie : 1/4" NPTF

• Construction durable pour une longue durée de vie

Spécifications

Pression : 5000 psi

Température : 300 °F

Fonction de pleurs : Non

Faible force de déclenchement : Oui

Rainure : Non

Pivotant : Oui

Filetage : 3/8" NPTF

Filetage extérieur : 1/4" NPTF

Couleur : Violet

Poids : 1,3 lb

Le raccord pivotant Mosmatic DGV 32.564 est un raccord pivotant haute performance en laiton nickelé, conçu pour les canons à eau haute pression, les systèmes hydrauliques et les raccords de flexibles nécessitant une rotation complète sous pression. Doté d'une butée à billes unique et d'un système d'étanchéité robuste à joint torique NBR (EBDM ou FKM en option), ce raccord pivotant garantit une rotation fluide, une excellente résistance à la corrosion et un fonctionnement nécessitant peu d'entretien, même dans des environnements exigeants.

Applications

• Pistolets à peinture haute pression

• Raccordements hydrauliques

• enrouleurs de tuyau

• outils de nettoyage à pression

• Systèmes pneumatiques et sans enchevêtrement

Caractéristiques

• Matériau : Laiton nickelé

• Filetage IN (G1) : 3/8" NPTM

• Filetage SORTIE (G2) : 3/8" NPTF

• Longueur totale : 2,75 pouces

• Largeur nominale (NW) : 1/4"

• Taille de la clé (SW) : 0,94"

• Pression maximale : 4000 PSI

• Régime moteur maximal : 30

• Température maximale : 250 °F

• Système d'étanchéité : joint torique NBR (possibilité de mise à niveau vers EBDM ou FKM)

• Configuration du roulement : 1 roulement à billes de butée

• Avantages : Compact, résistant à la corrosion, rotation libre, sans entretien

Spécifications

Pression : 4000 psi (27,5 MPa)

Température : 250 °F

Régime moteur : max. 30 tr/min

Matériau : Laiton nickelé

Partie intérieure : acier inoxydable

Joint : joint torique NBR (en option : EPDM ou FKM)

Débit/milieu : pH 3-12 / filtré à 10 microns, air comprimé (290 psi)

Filetage : G1 3/8" NPTM

Filetage extérieur : G2 3/8" NPTF

Largeur nominale (NW) : 1/4"

Taille de clé 1 (SW1) : 0,94"

Clé de taille 2 (SW2) : 0,87"

Longueur 1 (L1) (longueur totale) : 2,75 "

Longueur 2 (L2) : 0,43"

Poids : 176 g

Le raccord pivotant Mosmatic DGV 32.864 est un raccord en laiton nickelé de haute qualité, conçu pour les pistolets haute pression, les raccords de flexibles et les applications hydrauliques exigeant un fonctionnement fluide et sans enchevêtrement. Conçu pour une rotation continue à pression maximale, ce raccord pivotant est doté d'une butée à billes et d'un système d'étanchéité fiable par joint torique NBR, avec des options de joints en EBDM ou FKM. Sa construction résistante à la corrosion, sa taille compacte et son fonctionnement sans entretien en font le choix idéal pour une utilisation industrielle et commerciale intensive.

Applications

• Pistolets à peinture haute pression

• Raccordements de flexibles hydrauliques

• Enrouleurs de tuyaux haute pression

• Systèmes de nettoyage sans enchevêtrement

• transfert de fluides industriels

Caractéristiques

• Matériau : Laiton nickelé

• Filetage IN (G1) : 1/2" NPTM

• Filetage SORTIE (G2) : 1/2" NPTF

• Longueur totale : 3,01 pouces

• Largeur nominale (NW) : 3/8"

• Taille de la clé (SW) : 1,06"

• Pression maximale : 4000 PSI

• Régime moteur maximal : 30

• Température maximale : 250 °F

• Joint : joint torique NBR (en option : EBDM ou FKM)

• Roulement : 1 roulement à billes de butée

• Conception : Compact, résistant à la corrosion et sans entretien

Spécifications

Pression : 4000 psi (27,5 MPa)

Température : 250 °F

Régime moteur : max. 30 tr/min

Matériau : Laiton nickelé

Partie intérieure : acier inoxydable

Joint : joint torique NBR (en option : EPDM ou FKM)

Débit/milieu : pH 3-12 / filtré à 10 microns, air comprimé (290 psi)

Filetage : G1 1/2" NPTM

Filetage extérieur : G2 1/2" NPTF

Largeur nominale (NW) : 3/8"

Taille de clé 1 (SW1) : 1,06"

Clé de taille 2 (SW2) : 1,06"

Longueur 1 (L1) (longueur totale) : 3,03 «

Longueur 2 (L2) : 0,59"

Poids : 247 g

Le raccord pivotant Mosmatic WDG 40.019 est un raccord compact et performant, spécialement conçu pour les bras de plafond Mosmatic et autres systèmes haute pression. Fabriqué en laiton nickelé, ce raccord est conçu pour résister à la corrosion et à l'usure, même dans les environnements les plus exigeants. Il est doté d'un palier lisse pour une rotation fluide et d'un joint torique NBR pour une étanchéité optimale. Sans circlip, il s'intègre parfaitement aux bras de plafond Mosmatic. Avec une entrée NPTF 3/8" et une sortie mâle G1/4", il supporte une pression de 4 000 psi, une vitesse de 30 tr/min et une température de 250 °F (121 °C), ce qui en fait un choix fiable pour une maîtrise parfaite de la pression et une grande flexibilité d'utilisation.

Applications

• perches de plafond Mosmatic

• Équipement de nettoyage haute pression

• Enrouleurs de tuyaux de lavage

• Raccords pivotants pour tuyaux et pistolets industriels

Caractéristiques

• Le corps en laiton nickelé assure résistance à la corrosion et durabilité

• Palier lisse pour une rotation fluide et contrôlée

• Conçu sans anneau de retenue pour une compatibilité avec les bras de plafond

• Filetage d'entrée : 3/8" NPTF | Filetage de sortie : G 1/4" M

• Conception compacte : Hauteur – 2,6 cm | Longueur totale – 4,4 cm

• Largeur nominale (NW) : 1/4"

• Supporte une pression de service de 4000 psi

• Température maximale admissible : 250 °F

• Fonctionne à une vitesse maximale de 30 tr/min

• Le joint torique en NBR assure un fonctionnement sûr et sans fuite.

Spécifications

Pression : 4000 psi

Température : 250 °F

tr/min : 30

Matériau : Laiton nickelé

Partie intérieure : acier inoxydable

Joint : joint torique NBR

Débit/milieu : pH 3-12 / filtré à 10 microns, air comprimé (290 psi)

Filetage : G1 3/8" NPTF

Filetage extérieur : G2 G1/4" M

Largeur nominale (NW) : 1/4"

Taille de la clé (SW) : 0,87

Hauteur (H) : 1,02

Longueur 1 (L1) : 1,77

Longueur 2 (L2) (longueur totale) : 1,73

Longueur 3 (L3) : 1,14

Longueur 4 (L4) : 0,96

Longueur 5 (L5) : 0,43

Longueur 6 (L6) : 0,25

Poids : 275 g

Le raccord tournant Mosmatic 55.253 DYCI est un raccord tournant en acier inoxydable à haut débit et haute pression, conçu pour les applications auto-rotatives telles que les nettoyeurs de surfaces et les laveurs de pièces. Conçu pour les environnements de nettoyage industriels et commerciaux intensifs, ce raccord tournant offre une rotation fiable et fluide, ainsi qu'une longue durée de vie.

Doté d'un système à triple roulement (deux roulements à billes radiaux et une butée à billes), ce pivot offre une stabilité de rotation et une efficacité exceptionnelles. Son système d'étanchéité en carbure assure une grande durabilité et une prévention des fuites en conditions d'utilisation intensive. Des trous de purge intégrés indiquent clairement toute défaillance du joint, permettant ainsi une maintenance proactive. Conçu pour une pression de 5 000 psi, 2 000 tr/min et une température de 121 °C (250 °F), ce pivot est un composant haut de gamme pour les outils de nettoyage haute performance.

Applications

• Nettoyants de surface commerciaux

• Nettoyeurs de pièces à haute pression

• Buses et bras gicleurs auto-rotatifs

• Systèmes de nettoyage industriel et d'automatisation

• Outils de lavage à pression robotisés et rotatifs

Caractéristiques principales

• Filetage : M22x1,5 mâle

• Filetage de sortie : G3/8" mâle

• Matériau : construction 100 % acier inoxydable

• Système de roulement triple : 2 roulements radiaux + 1 butée pour une rotation en douceur

• Type de joint : Joint en carbure pour une durabilité élevée sous pression

• Trous d'évacuation : fournir un avertissement précoce en cas de défaillance du joint

• Capacité de pression : jusqu'à 5 000 PSI

• Capacité à grande vitesse : jusqu'à 2 000 tr/min

• Résistance à la température : jusqu'à 250 °F

• Compact et durable : conçu pour une utilisation constante et à long terme

Spécifications

Pression : 5000 psi
Température : 250°F
RPM : max 2 000 tr/min
Type de matériau : Acier inoxydable
Partie intérieure : acier inoxydable
Joint : Carbure
Débit/milieu : pH 3–12 / filtré 10 microns, air comprimé (290 psi)
Filetage : M22x1,5M
Filetage extérieur : G3/8" M
Largeur nominale (NW) : 1/4"
Taille de la clé (SW1) : 0,79"
Taille de la clé (SW2) : 0,63"
Diamètre (D1) : 2,36"
Diamètre (D2) : 1,10"
Longueur 1 (L1) : 2,28"
Longueur 2 (L2) : 1,46"
Longueur 3 (L3) : 0,47"
Longueur 4 (L4) : 0,12"
Poids : 23,0 oz

Le raccord pivotant Mosmatic WDB 43.252 est un raccord compact et robuste conçu pour les applications de nettoyage haute pression. Fabriqué en laiton nickelé, il résiste à la corrosion et garantit une performance durable en milieu industriel. Doté d'un palier lisse pour une rotation fluide et sans frottement, il est étanche grâce à un joint torique en NBR. Avec son filetage 3/8" NPTF (entrée) vers 3/8" NPTM (sortie), ce raccord pivotant supporte une pression jusqu'à 4 000 psi, une vitesse de rotation de 30 tr/min et une température de 250 °F (121 °C), ce qui en fait un composant idéal pour les systèmes de flexibles haute pression compacts.

Applications

• Enrouleurs de tuyaux haute pression dans les aires de lavage et nettoyage mobile

• Systèmes de bras articulés pour plafonds destinés aux garages et au nettoyage industriel

• Installations de nettoyeurs haute pression

• Systèmes de lavage de voitures et baies de nettoyage

• Équipement nécessitant un mouvement de pivotement à faible vitesse et haute durabilité

Caractéristiques principales

• Construction robuste en laiton avec placage nickel pour une durabilité accrue

• Filetage d'entrée : 3/8" NPTF | Filetage de sortie : 3/8" NPTM

• Palier lisse pour une rotation fluide

• Le joint torique en NBR assure une protection fiable contre les fuites.

• Format compact : Hauteur – 2,7 cm | Longueur totale – 4,9 cm

• Largeur nominale (NW) : ⅜"

• Conçu pour une pression de service maximale de 4 000 psi

• Supporte des températures de fonctionnement jusqu'à 250 °F.

• Vitesse de rotation maximale de 30 tr/min

Spécifications

Pression : 4000 psi

Température : 250°

tr/min : 30

Matériau : Laiton nickelé

Partie intérieure : acier inoxydable

Joint : joint torique NBR

Débit/milieu : pH 3-12 / filtré à 10 microns, air comprimé (290 psi)

Filetage : G1 3/8" NPTF

Filetage extérieur : G2 3/8" NPTM

Largeur nominale (NW) : 3/8"

Taille de la clé (SW) : 0,87

Hauteur (H) : 1,06

Longueur 1 (L1) : 1,77

Longueur 2 (L2) (longueur totale) : 1,93

Longueur 3 (L3) : 1,14

Longueur 4 (L4) : 1,14

Longueur 5 (L5) : 0,43

Poids : 261 g

Le pivot Mosmatic DGF - 35.163 est un pivot haut de gamme conçu pour un nettoyage haute efficacité dans les environnements haute pression. Fabriqué en laiton avec une finition nickelée durable, il offre une excellente résistance à la corrosion et des performances durables. Conçu pour le nettoyage des pneus, des pièces et des systèmes auto-rotatifs, il est doté d'un système à triple roulement (deux roulements à billes radiaux et une butée à billes) pour une rotation fluide et fiable. Un joint torique NBR intégré améliore sa résistance à la température, à la pression et à l'usure, ce qui en fait une solution fiable pour les systèmes de nettoyage industriels et commerciaux.

Applications :

• Systèmes de nettoyage à haute pression

• Équipement de nettoyage de pneus et de roues

• Machines à laver les pièces

• Outils de nettoyage auto-rotatifs

Caractéristiques principales :

• Construction en laiton avec finition nickelée résistante à la corrosion

• Système de roulement triple : 2 roulements radiaux + 1 butée à billes

• Joint torique NBR pour des performances fiables

• Filetage d'entrée : 3/8" NPTF | Filetage de sortie : G3/8" mâle

• Largeur nominale (NW) : 1/4"

• Diamètre total : 2,36"

• Longueur totale : 1,49"

• Conçu pour supporter jusqu'à 4 000 psi

• Vitesse de rotation maximale : 1000 tr/min

• Plage de température : 90 °F à 1 000 tr/min, 250 °F à 30 tr/min

Spécifications

Pression : 4000 psi

Température : 90 °F (à 1 000 tr/min) et 250 °F (à 30 tr/min).

RPM : max 1 000 tr/min

Type de matériau : Laiton, nickelé

Partie intérieure : acier inoxydable

Joint : joint torique NBR

Débit/milieu : pH 3-12 / filtré 10 microns, air comprimé (290 psi)

Filetage : G1 3/8"NPTF

Filetage extérieur : G2 G3/8"M

Largeur nominale (NW) : 1/4"

Clé taille 1 (SW1) : 0,87

Clé taille 2 (SW2) : 0,75

Diamètre (D) (diamètre total) : 2,36

Longueur 1 (L1) (longueur totale) : 1,49

Longueur 2 (L2) : 0,39

Poids : 11,6 oz

Le raccord pivotant Mosmatic DGV 32.557 est un raccord haute performance en laiton nickelé, conçu pour les pistolets haute pression, les flexibles hydrauliques et autres applications de raccordement sans enchevêtrement. Conçu pour une rotation fluide sous pleine pression, il est doté d'un roulement à billes de butée unique et d'un joint torique en NBR (possibilité d'opter pour des joints en EBDM ou FKM). Ce raccord pivotant offre un fonctionnement optimal, une excellente résistance à la corrosion et une durabilité sans entretien, ce qui le rend idéal pour les environnements industriels exigeants.

Applications

• Pistolets à peinture haute pression

• raccords de flexibles hydrauliques

• Enrouleurs de tuyaux à usage commercial et industriel

• Équipement de nettoyage sans enchevêtrement

• systèmes de nettoyage à haute pression

Caractéristiques

• Matériau : Laiton nickelé

• Filetage IN (G1) : 1/4" NPTF

• Filetage SORTIE (G2) : 1/4" NPTF

• Longueur totale : 2,72 pouces

• Largeur nominale (NW) : 1/4"

• Taille de la clé (SW) : 0,94"

• Pression maximale : 4000 PSI

• Régime moteur maximal : 30

• Température maximale : 250 °F

• Joint : Joint torique NBR (possibilité de mise à niveau vers EBDM ou FKM)

• Système de roulement : 1 roulement à billes de butée

• Performances : Sans entretien, résistant à la corrosion, rotation fluide

Spécifications

Pression : 4000 psi (27,5 MPa)

Température : 250 °F

Régime moteur : max. 30 tr/min

Matériau : Laiton nickelé

Partie intérieure : acier inoxydable

Joint : joint torique NBR (en option : EPDM ou FKM)

Débit/milieu : pH 3-12 / filtré à 10 microns, air comprimé (290 psi)

Filetage : G1 1/4" NPTF

Filetage extérieur : G2 1/4" NPTF

Largeur nominale (NW) : 1/4"

Taille de clé 1 (SW1) : 0,94"

Clé de taille 2 (SW2) : 0,75"

Longueur 1 (L1) (longueur totale) : 2,72 «

Poids : 184 g

Le raccord pivotant Mosmatic 55.163 DYCI est un raccord pivotant haut de gamme en acier inoxydable conçu pour les applications à haut débit et haute pression, telles que les nettoyeurs de surfaces et les laveurs de pièces. Conçu avec précision pour allier performance et durabilité, ce raccord pivotant est idéal pour les systèmes de nettoyage commerciaux et industriels.

Il est doté d'un système à triple roulement, composé de deux roulements à billes radiaux et d'une butée à billes, pour une rotation stable et fluide. Un système d'étanchéité en carbure assure une étanchéité durable, tandis que des trous de purge intégrés alertent rapidement en cas de défaillance du joint. Avec une capacité de pression de 5 000 psi, il est conçu pour fonctionner efficacement jusqu'à 2 000 tr/min et 121 °C, offrant une rotation constante et performante.

Applications

• Nettoyeurs de surface haute pression

• Buses et outils de nettoyage auto-rotatifs

• Machines à laver les pièces industrielles

• Systèmes de nettoyage automatisés ou robotisés

• Installations de lavage à pression commerciales

Caractéristiques principales

• Filetage : 3/8" NPT femelle

• Filetage de sortie : G3/8" mâle

• Matériau : Construction entièrement en acier inoxydable

• Système de roulement triple : comprend 2 roulements radiaux et 1 roulement de butée

• Système d'étanchéité : joint en carbure durable pour des performances à haute pression

• Trous d'évacuation : intégrés pour une détection précoce des défaillances des joints

• Haute pression et vitesse nominales : 5 000 psi / 2 000 tr/min

• Résistant à la température : jusqu'à 250 °F

• Compact et fiable : facteur de forme efficace avec deux méplats de clé

Spécifications

Pression : 5000 psi
Température : 250°F
RPM : max 2 000 tr/min
Type de matériau : Acier inoxydable
Partie intérieure : acier inoxydable
Joint : Carbure
Débit/milieu : pH 3–12 / filtré 10 microns, air comprimé (290 psi)
Filetage : 3/8" NPTF
Filetage extérieur : G3/8" M
Largeur nominale (NW) : 1/4"
Taille de la clé (SW1) : 0,87"
Taille de la clé (SW2) : 0,63"
Diamètre (D1) : 2,36"
Diamètre (D2) : 1,10"
Longueur 1 (L1) : 2,28"
Longueur 2 (L2) : 1,46"
Longueur 3 (L3) : 0,47"
Longueur 4 (L4) : 0,12"
Poids : 23,0 oz

Le Mosmatic 52.273 est un raccord VER haute performance conçu pour connecter des filetages mâles 3/8" NPT aux filetages M22x1,5 des systèmes de nettoyage haute pression. Fabriqué en laiton massif et nickelé , cet adaptateur garantit une résistance supérieure à la corrosion, une durabilité et une étanchéité optimales, même sous forte pression.

Avec une pression nominale allant jusqu'à 4 000 psi , ce raccord est idéal pour les applications commerciales et industrielles, permettant des conversions fluides du NPT au métrique pour les tuyaux de nettoyeur haute pression, les pistolets pulvérisateurs et les accessoires de système. Sa conception compacte et précise garantit une installation facile et un ajustement sûr et sans fuite.

Catégories de services généraux

• • • Systèmes de lavage à pression commerciaux et industriels
    • Équipement de nettoyage de flotte et d'esthétique automobile
    • Conversions de tuyaux et de pistolets NPT en métrique
    • Intégration d'outils pour poteaux alimentés en eau
    • Réparations et modernisation de systèmes haute pression
    • Configurations d'équipement de nettoyage personnalisées

Caractéristiques principales

• • • Conception sans fuite : assure une connexion étanche et sécurisée
    • Construction robuste : conçue pour des performances de niveau professionnel
    • Ajustement compact : idéal pour les espaces restreints et les intégrations de systèmes
    • Fabriqué en Suisse par Mosmatic : reconnu pour sa précision et sa qualité durable

Spécifications

Type de matériau : laiton, nickelé

Pression : 4000 psi

Filetage : 3/8"NPTM

Filetage : M22x1,5

Le raccord pivotant Mosmatic WDG 40.021 est un raccord compact en laiton nickelé, conçu pour une efficacité et une durabilité optimales dans les systèmes de nettoyage haute pression. Adapté aux enrouleurs de tuyau, aux bras de levage pour plafonds et aux nettoyeurs haute pression, ce raccord pivotant est doté d'un palier lisse assurant une rotation fluide même sous charge. Son joint torique en NBR garantit une étanchéité fiable, même en fonctionnement continu. Avec une entrée 1/4" NPTF et une sortie 1/4" NPTM, il offre une grande compatibilité avec les systèmes compacts. Supportant une pression de 2 200 psi, une vitesse de 30 tr/min et une température de 200 °F (93 °C), ce raccord pivotant est la solution idéale pour les applications exigeantes.

Applications

• Enrouleurs de tuyaux haute pression

• nettoyeurs haute pression

• Systèmes de traitement et de lavage des fluides

• Intégration pivotante OEM

• Équipement nécessitant une rotation serrée et à haute pression

Caractéristiques

• Construction robuste en laiton nickelé pour une meilleure résistance à la corrosion

• Le palier lisse permet un mouvement fluide et contrôlé

• Filetage d'entrée : 1/4" NPTF | Filetage de sortie : 1/4" NPTM

• Format compact : Hauteur – 2,6 cm | Longueur totale – 4,8 cm

• Largeur nominale (NW) : 1/4"

• Conçu pour une pression maximale de 2200 psi

• Résiste à des températures allant jusqu'à 200 °F (93 °C).

• Fonctionne à des vitesses allant jusqu'à 30 tr/min

• Le joint torique en NBR assure un fonctionnement fiable et sans fuite.

Spécifications

Pression : 2200 psi

Température : 200 °F

tr/min : 30

Matériau : Laiton nickelé

Partie intérieure : acier inoxydable

Joint : joint torique NBR

Débit/milieu : pH 3-12 / filtré à 10 microns, air comprimé (290 psi)

Filetage : G1 1/4" NPTF

Filetage extérieur : G2 1/4" NPT M

Largeur nominale (NW) : 1/4"

Taille de la clé (SW) : 0,87

Hauteur (H) : 1,02

Longueur 1 (L1) : 1,77

Longueur 2 (L2) (longueur totale) : 1,89

Longueur 3 (L3) : 1,14

Longueur 4 (L4) : 1,14

Longueur 5 (L5) : 0,47

Longueur 6 (L6) : 0,25

Poids : 292 g

Le raccord pivotant Mosmatic DGVI 32.754 est un raccord en acier inoxydable de précision, conçu pour les enrouleurs de flexibles haute pression, les pistolets à eau haute pression et les applications hydrauliques. Grâce à sa conception à rotation libre et à sa construction robuste en acier inoxydable, ce raccord pivotant est conçu pour fonctionner sous pression maximale sans aucun entretien.

Avec un roulement à billes de butée unique et un système de joint torique NBR (évolutif vers EPDM ou FKM), ce pivot assure une rotation fluide, une excellente intégrité du joint et une résistance à la corrosion dans les environnements industriels les plus difficiles.

Applications

• Enrouleurs de tuyaux haute pression

• Outils et conduites hydrauliques

• Pistolets à haute pression et systèmes de lavage industriels

• Gestion des tuyaux sans enchevêtrement

• machines de nettoyage à pression

Caractéristiques

• Matériau : 100 % acier inoxydable pour une durabilité maximale

• Filetage IN (G1) : 3/8" NPTM

• Filetage SORTIE (G2) : 3/8" NPTF

• Longueur totale : 2,75 pouces

• Largeur nominale (NW) : 1/4"

• Taille de la clé (SW) : 0,94"

• Pression maximale : 7300 PSI

• Régime moteur maximal : 30

• Température maximale : 250 °F

• Système de roulement : 1 roulement à billes de butée

• Système d'étanchéité : joint torique NBR (EPDM ou FKM en option)

• Avantages : Rotation en direct, conception compacte, sans entretien, résistant à la corrosion

Spécifications

Pression : 7300 psi (50 MPa)

Température : 250 °F

Régime moteur : max. 30 tr/min

Type de matériau : Acier inoxydable

Partie intérieure : acier inoxydable

Joint : joint torique NBR (en option : EPDM ou FKM)

Débit/milieu : pH 3-12 / filtré à 10 microns, air comprimé (290 psi)

Filetage : G1 3/8" NPTM

Filetage extérieur : G2 3/8" NPTF

Largeur nominale (NW) : 1/4"

Taille de clé 1 (SW1) : 0,94"

Clé de taille 2 (SW2) : 0,87"

Longueur 1 (L1) (longueur totale) : 2,75 «

Longueur 2 (L2) : 0,43"

Poids : 181 g

Le pivot Mosmatic DGG 33.163 est un pivot en laiton nickelé de haute qualité, conçu pour les applications de nettoyage exigeantes à haute pression et à rotation automatique. Alliant précision et durabilité, il est doté d'un système à triple roulement (2 roulements à billes radiaux et 1 butée axiale) pour une rotation optimale et une longue durée de vie.

Ce raccord pivotant est doté d'un système d'étanchéité fiable par joint torique NBR, avec possibilité d'opter pour des joints EPDM ou FKM pour une résistance chimique accrue. Conçu pour résister à la corrosion et ne nécessite aucun entretien, le DGG 33.163 est idéal pour les systèmes fixes et rotatifs.

Applications :

• Équipement de nettoyage haute pression

• Nettoyeurs de surfaces auto-rotatifs

• laveuses de pièces

• systèmes de nettoyage des pneus et du soubassement

• Systèmes de lavage industriels

Caractéristiques principales :

• Matériau : Laiton nickelé

• Système d'étanchéité : joint torique NBR (EPDM ou FKM en option)

• Roulements : Système triple – 2 radiaux, 1 de butée

• Filetage IN (G1) : 3/8" NPTF

• Filetage SORTIE (G2) : G3/8" M

• Diamètre total : 1,34 po

• Longueur totale : 2,59 pouces

• Largeur nominale (NW) : 1/4"

• Taille de la clé (SW) : 0,87"

• Pression maximale : 4000 PSI

• Régime moteur maximal : 1000 tr/min

• Température maximale :

  • 90 °F à 1000 tr/min

  • 250 °F à 30 tr/min

• Montage : Fixation sur cloison

• Fonctionnement : sans entretien

Spécifications

Pression : 4000 psi (27,5 MPa)

Température : 90 °F à 1000 tr/min, 250 °F à 30 tr/min

Régime moteur : max. 1 000 tr/min

Matériau : Laiton nickelé

Partie intérieure : acier inoxydable

Joint : joint torique NBR (en option : EPDM ou FKM)

Débit/milieu : pH 3-12 / filtré à 10 microns, air comprimé (290 psi)

Filetage : G1 3/8" NPTF

Filetage extérieur : G2 G3/8" M

Largeur nominale (NW) : 1/4"

Taille de clé 1 (SW1) : 0,87"

Clé de taille 2 (SW2) : 0,75"

Clé de taille 3 (SW3) : 1,34"

Diamètre (D) (diamètre total) : 1,34"

Longueur 1 (L1) (longueur totale) : 2,59"

Longueur 2 (L2) : 0,39"

Poids : 238 g

Le Mosmatic 58.163 DYF est un raccord pivotant en laiton haute pression doté d'une entrée NPTF 3/8" et d'une sortie BSPP (mâle) G3/8" - ce qui le rend idéal pour connecter des lignes filetées NPT à des outils ou accessoires filetés BSP.

Ce pivot à 360° sans entretien supporte jusqu'à 4 000 psi et comprend un joint en carbure , un système de roulement étanche et des trous de purge pour une détection précoce de l'usure du joint. Son boîtier en laiton nickelé assure une excellente résistance à la corrosion dans les environnements de nettoyage exigeants.

Applications

• Nettoyeurs haute pression avec raccords BSPP

• Nettoyeurs de surface et rampes de lavage

• Bras de lavage de voiture et buses rotatives

• Systèmes de fluides industriels nécessitant un filetage NPT vers G

Caractéristiques

• Rotation complète à 360°

• Joint en carbure avec alerte de trou d'évacuation

• Corps en laiton nickelé pour une résistance à la corrosion

• Système de roulement étanche sans entretien

• Évalué jusqu'à 4000 psi

• Idéal pour les transitions NPT vers BSPP

Spécifications

Type de produit : Raccord pivotant haute pression – DYF
Numéro de pièce : 58.163
Pression : 4000 psi
Température : 250°F
RPM : max. 2 000 tr/min
Type de matériau : Laiton, nickelé
Partie intérieure : acier inoxydable
Joint : Carbure
Débit / Milieu : pH 3–12 / filtré 10 microns / air comprimé (290 psi)
Filetage (G1) : 3/8" NPTF
Filetage extérieur (G2) : G3/8" M
Largeur nominale (NW) : 1/4"
Clé taille 1 (SW1) : 0,87"
Clé taille 2 (SW2) : 0,75"
Diamètre (D) : 2,36"
Longueur 1 (L1) : 1,49"
Longueur 2 (L2) : 0,39"
Poids : 13,2 oz
